哈威德国HAWE高压柱塞泵油泵R系列R8.3-8.3-8.3-8.3

哈威R和RG型柱塞泵按其设计结构可配置两个或多个相互独立的压力接口。根据设计的不同，单泵可以实现每个柱塞单独输出或者许多柱塞组成一个输出口，各种可能的组合形式。

R泵-般数据与液压数据

结构形式，名称    径向柱塞泵，定量泵

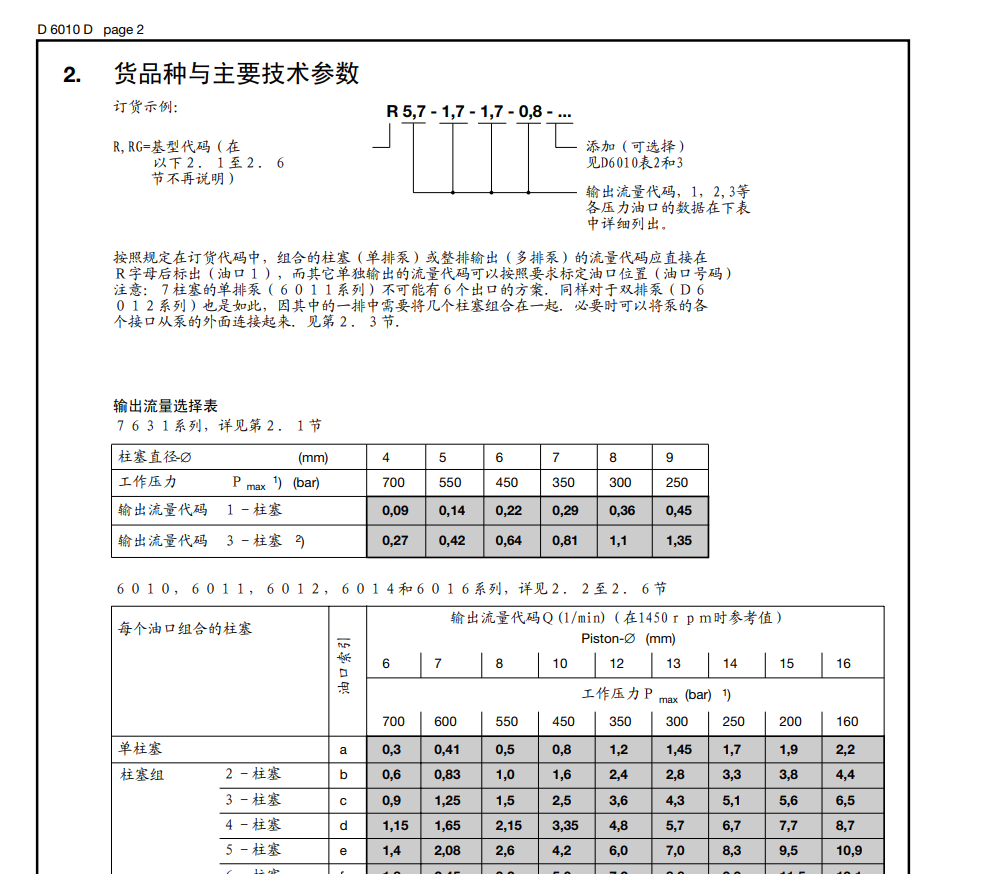

型号              R(基本型号),完整的订货型号见第2节中的订货示例

固定形式          用法兰端面联接

管路连接          管螺纹按DIN IS0228/1.连接尺寸见第3节尺寸图

驱动与旋转方向    通过弹性联轴器驱动，旋转方向任意，可参见“流通方向”

转速范围          持续为100至2000转/分,短时间允许达到2800转/分，但在该转速时应注意只能为71至200升的电机提供联轴器、法兰、罩壳等(D 6010H)。与电机匹配的功率(DIN 42677)由于输出流量相当2倍可能需要降低其能达到的高压力。

安装位置          见4.1节，水平至垂直安装

流通方向          吸油口和出油口固定，与旋转方向无关

特殊介质          用合成介质或制动液，请询问密封件

工作压力          视柱塞直径而定，见第2节

流量              见第2节流量参数(按转速的近似值)Qpu=Vg nnvol .108 /min

式中:V.(cm/r)排量，见第2节.n(rpm)转速nval≈0,98容积效率

介质              液压油按DIN51524第1和第3部分要求:在40 C时，10.. 68mm/s (ISO VG10至68按DIN51519)

较佳工作粘度:     10 至500mm/s

粘度极限(起动粘度):

R0.1...2,27:小约4，大至800mm/s

R0.3..91,2:小约4,大 至1500mm/s

也适用合成介质一聚烷基乙二 醇(HEPG)与合成脂,但其工作温度至+70 C

温度              环境温度:约-40...+80 C

油温:              -2...+80 C;注意粘度范围起动温度允许至-40 c (注意起动粘度)，如果接着工作时的恒定温度至少要高出20K的话。用合成介质应注意其制造商的说明,考虑到密封件的性能，不超过+70 C.

压力

输出口:按柱塞直径


●德国哈威R泵机能符号说明

机能图通过两种不同的表示方法，来区分各油口是由一个柱塞单独供油还是由两个或两个以上的柱塞组合输出。当油口以单个柱塞供油时，其泵的机能符号中输出线以径向方式表示，而由多个柱塞组成的或者由几个整排的柱塞联合的输出油口，以平行方向引出。这两种不同的表示便于判别出各个油口的流量均匀性。由于每排柱塞是以奇数呈均匀布置，所以整排输出的油口几乎没有压力脉动。单柱塞输出或者在泵外部组合在一起的几个柱塞的输出则或多或少存在一些压力脉动。通常以顺时针方向表示与各压力油口有关的输出流量值。

原装德国HAWE哈威R系列径向柱塞泵常规型号如下：

R0.18        R0.3        R1.4

R2.7         R6.1        R12.7

R0.27        R0.6        R2.1

R4.0         R8.0        R22.0

R0.46        R0.9        R2.6

R5.3         R11.0      R34.5

R0.28        R0.5        R3.7

R7.4         R15.0  R   R70.0

R0.42        R1.0        R4.2

R8.2         R17.4      R91.2

R0.7         R1.5        R5.8

HAWE哈威径向柱塞泵R2.5A

HAWE哈威径向柱塞泵R5.6A

HAWE哈威径向柱塞泵R4.3A

HAWE哈威径向柱塞泵R9.8-9.8-9.8-9.8A

HAWE哈威径向柱塞泵R8.3-8.3-8.3-8.3A

HAWE哈威径向柱塞泵R8.3-8.3-8.3-8.3BABSL

HAWE哈威径向柱塞泵R3.3-1.7-1.7-1.7-1.7A

我司供应有HAWE哈威高压柱塞泵R8.3-8.3-8.3-8.3库存
