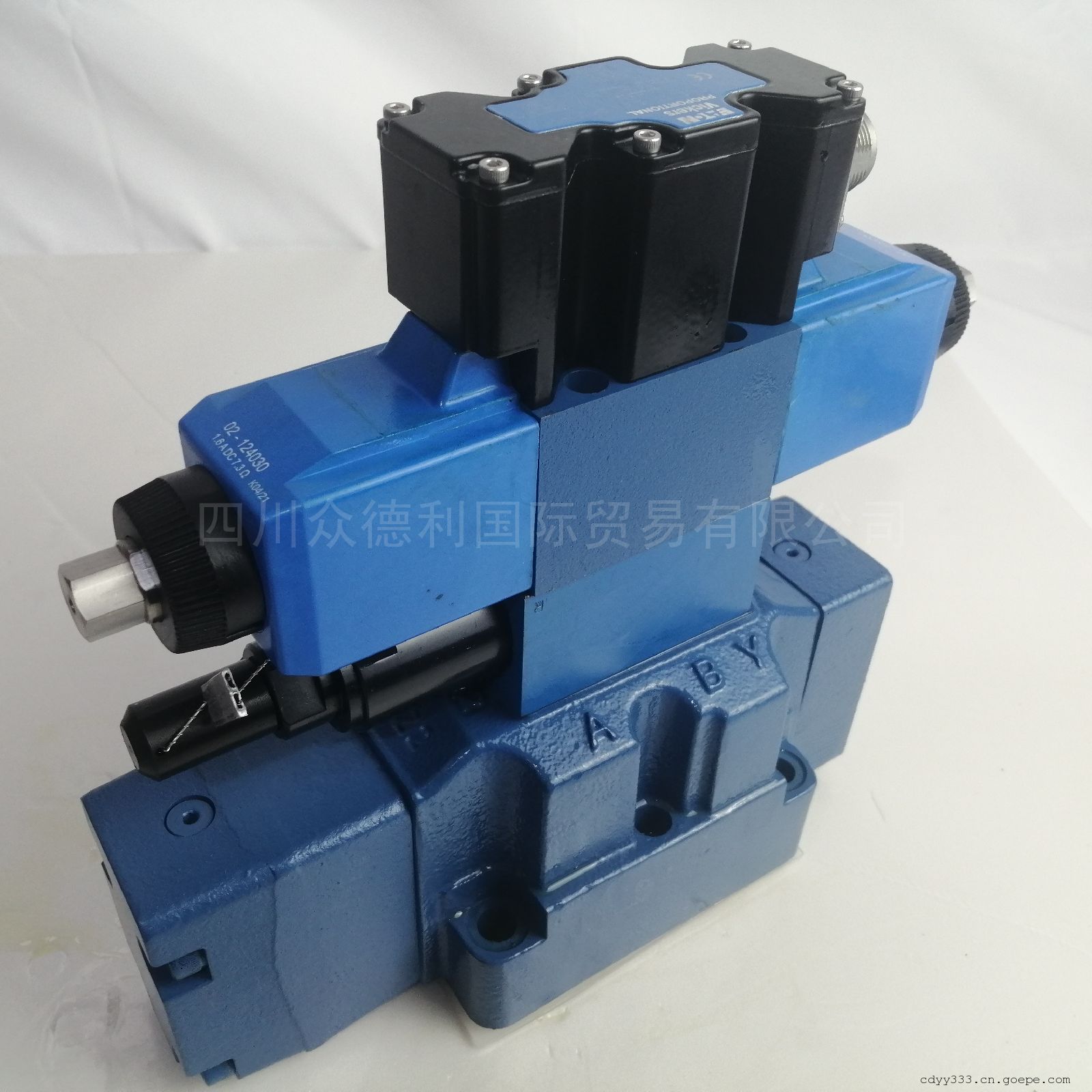

• 威格士VICKERS液压比例换向阀KBSDG4V-3-92L-12N-M1-PE7-H-12

    详细信息

     品牌:威格士  型号:KBSDG4V-3-92L-12N-M1-PE7-H-12  加工定制:否
     材质:铸铁  连接形式:快装  类型:先导式
     适用介质:油品  压力环境:常压  工作温度:常温
     流动方向:换向  介质温度:-10-80 ℃

    伊顿EATON液压比例阀KBSDG4V-3-92L-12N-M1-PE7-H7-12

    伊顿EATON液压比例阀KBSDG4V-3-92L-12N-M1-PE7-H7-12伊顿威格士方向阀带位置反馈比例阀在感载弹簧通过杠杆施加的推力(F)的作用下使阀门离开阀座而开启。当轿车制动时,来自制动主缸的制动液由进油口输入,通过阀门后从出油口输出到后轮促动管路。此时输入制动液压力(pl)和输出制动液压力(p2)相等,并且,由于阀门上端面的承压面积大于阀门下端面的承压面积,所以在阀门上、下端面上的作用力不等,致使阀门有向下移动的趋势。当输入制动液压力较小而在阀门上、下两端面上的作用力之差小于F时,阀门不动;当输入制动液压力增大到一定程度而在阀门上、下两端面上的作用力之差大于F时,阀门就下移。当阀门与阀座接触时,感载比例阀的上、下两腔被隔断,感载比例阀即处于平衡状态,此时的制动液压力称为调节作用起始点控制压力(ps)。此后,如果输入制动液压力继续增大,则感载比例阀起作用,P2的增量将小于P1的增量。当轿车承载质量增加时,后轴荷也增加,因而车身向后轴移近,感载弹簧被进一步压缩(相当于感载弹簧的预压力增大),致使F增大,ps就相应地提高。由此可见,ps在汽车制动时会随汽车后轴荷的增减而成比例地增减,感载比例阀能对车轮制动力实行调节


    "KBDG5V"--型号系列:
      KB = 带集成放大器的比例阀,B系列
      D = 方向阀
      G = 已安装底板
      5 = 电磁控制/先导操作
      V = P、A和B油口压力额定值:规格7,8和10:350bar;规格5:315bar
    "*"--安装接口规格(ISO 4401):
      5 = NFPA D05,CETOP 5
      7 = NFPA D07,CETOP 7
      8 = NFPA D08,CETOP 8
      10 = NFPA D10,CETOP 10
    "***"--阀芯类型:
      请参见“阀芯数据”,第5页
      2 = 阀芯居中时所有端口锁定
      7 = 打开P至A&B
      12 = 阀芯居中时所有端口锁定,阀芯加压时功能再生
      33/133 = 阀芯居中时泄放A和B至T
    "C"--阀芯/弹簧布置:
      C = 阀芯弹簧对中
    "***"--流量额定值:
      请参见“阀芯数据”,第5页
      对称阀芯的流量额定值(L/min)
      非对称阀芯的"A"端口流量额定值(L/min)
    "N"--阀芯测量类型:
      N = 量入控制和量出控制
    "(***)"--流量额定值:
      请参见“阀芯数据”,第5页
      非对称阀芯"B"端口流量额定值(L/min)
    "(**)"--先导供油:
      无集成式、固定先导压力减压模块的型号
      E = 外部先导供油
      空白 = 内部先导供油
      带集成式、固定先导压力减压模块的型号
      X = 内部先导供油
      EX = 外部先导供油
      如果系统压力小于200bar,则先导压力减压模块可选
      如果系统压力大于200bar,则必须安装先导压力减压模块
    "(T)"--先导链:
      T = 内部先导链
      空白 = 外部先导链
    "(*)"--手动操控:
      空白 = 简单操纵器
      H = 防水性操纵器
      Z = 无操纵器
    "M*"--电气指令选项:
      M1 = ±10V控制信号
      M2 = 4-20mA控制信号
    "P*7"--电气连接:
      PC7 = 7针连接器,不提供插头
      PE7 = 7针连接器,提供插头
      PH7 = 与PE7相同,但具有用于启用信号的管脚22 KBFDG5V72C150N85XM2PE7H110

    02-412523 KBFDG5V82C375NEXM2PE7H110

    02-412555 KBFDG4V52C75N45ZPC7H710EN114

    02-412676 KBFDG5V833C375N250XM2PE7H110

    02-412760 KBFDG5V733C160NXM2PH7H110



    02-413167 KBFDG4V333C20NZM2PH7H711

    02-413168 KBFDG5V733C130N65XM2PE7H110

    02-413172 KBFDG4V533C30NZM2PE7H711

    02-413235 KBFDG4V32C07NZM1PH7H711

    02-413395 KBFDG4V32C28SZM2PE7H611

    02-413420 KBFDG4V533C50N25ZM2PE7H711

    02-413425 KBFDG4V35C30NZM1PR7H711



    02-413702 KBFDG4V32C20N10ZM1PE7H711

    02-413838 KBFDG4V533C70NZM1PC7H711EN56

    02-413890 KBFDG4V35C30NZM2PH7H711

    02-413998 KBFDG4V35C30NZM2PE7H711

    02-414002 KBFDG4V333C13NZM1PH7H711

    02-414065 KBFDG4V533C50N25ZM1PC7H711

    02-414066 KBFDG4V52C65SZM1PH7H611

    02-414077 KBFDG4V333C20NZM1PH7H711

    02-414112 KBFDG4V333C20N10ZM2PE7H711

    02-414115 KBFDG4V333C07NZM1PH7H711

    02-414141 KBFDG5V733C160NXM1PH7H110



    02-414205 KBFDG4V59C50NZM2PE7H711

    02-414236 KBFDG4V52C50N25ZM1PH7H711

    02-414245 KBFDG4V333C20NZM1PC7H711

    02-414253 KBFDG4V533C50N25ZM2PH7H711

    02-414364 KBFDG4V533C70NZM1PE7H711EN56

    02-414369 KBFDG4V533C30NZM1PH7H711

    02-414371 KBFDG4V333C20NZM2PE7H711

    02-414437 KBFDG5V533C60N40EXM2PE7H110

    02-414440 KBFDG5V82C375N250EXM2PE7H110

    02-414449 KBFDG4V52C70NZM2PH7H711

    02-414492 KBFDG5V52C95NEXM1PH7H110

    02-414621 KBFDG5V52C95NXM1PH7H110

    02-414628 KBFDG5V733C160NXTM1PE7H110

    02-414632 KBFDG5V52C70N45XM2PH7H110

    5992991-001 KBFDG5V1033C700NEXM1PC7H110

    5993030-001 KBFDG4V52C75N45ZM2PE7H711

    5993336-001 KBFDG4V52C50N25ZPC7H710EN114



    5995968-001 KBFDG4V32C07NZM1PC7H711

    5995969-001 KBFDG4V32C07NZM1PE7H711

    5995970-001 KBFDG4V32C13NZM1PC7H711

    5995971-001 KBFDG4V32C13NZM1PE7H711

    5995972-001 KBFDG4V32C13NZM1PH7H711

    5995973-001 KBFDG4V32C20NZM1PC7H711

    5995974-001 KBFDG4V333C13NZM1PR7H711

    5995975-001 KBFDG4V32C20NZM1PH7H711

    5995976-001 KBFDG4V32C20N10ZM1PC7H711

    5995977-001 KBFDG4V32C20NZM1PE7H711

    5995979-001 KBFDG4V32C28SZM1PR7H611

    5995980-001 KBFDG4V32C28SZM1PE7H611

    5995982-001 KBFDG4V333C03FZM1PE7H711



    5996157-001 KBFDG4V32C20NZM2PE7H711

    5996158-001 KBFDG4V32C03FZM2PE7H711

    5996168-001 KBFDG4V52C30NZM1PE7H711

    5996169-001 KBFDG4V52C30NZM1PH7H711

    5996170-001 KBFDG4V52C50NZM1PC7H711

    5996171-001 KBFDG4V52C50NZM1PE7H711

    5996172-001 KBFDG4V52C50N25ZM1PC7H711

    5996173-001 KBFDG4V52C50N25ZM1PE7H711

    5996174-001 KBFDG4V52C50NZM1PH7H711

    5996176-001 KBFDG4V52C65SZM1PE7H611

    5996177-001 KBFDG4V52C70NZM1PC7H711

    5996178-001 KBFDG4V52C70NZM1PE7H711

    5996179-001 KBFDG4V52C70NZM1PH7H711

    5996180-001 KBFDG4V533C30NZM1PE7H711

    5996181-001 KBFDG4V533C50NZM1PE7H711

    5996182-001 KBFDG4V533C50NZM1PC7H711

    5996183-001 KBFDG4V533C50NZM1PH7H711

    5996184-001 KBFDG4V59C50NZM1PE7H711

    5996185-001 KBFDG4V533C50N25ZM1PE7H711

    5996346-001 KBFDG4V32C03FZM1PH7H711

    5996354-001 KBFDG4V52C50NZM2PE7H711

    5996355-001 KBFDG4V52C50N25ZM2PE7H711

    5996356-001 KBFDG4V52C70NZM2PE7H711
    四川众德利国际贸易有限公司是德国HAWE哈威美国威格士(VICKERS),万福乐Wandfluh和法国力度克HYDRO LEDUC的授权代理
    我司优势品牌:德国 REXROTH (力士乐)、德国贺德克(HYDAC)、美国 PARKER (派 克)、美国SUN(太阳)、 比利(BIERI)、意大利 ATOS(阿托斯)等液压产品常规型号均有备现货
    经营产品:阀类:电磁阀、换向阀、单向阀、溢流阀、减压阀、平衡阀、插装阀、比例阀等
           泵类:齿轮泵、柱塞泵、叶片泵等
             液压辅件蓄能器冷却器过滤器、放大器、压力继电器、压力传感器等
